ネオジム磁石 ドーナッツ型

ネオジム磁石 ドーナッツ型を1個から当日全国発送(営業日)、スピード対応します。弊社は商品代金3,240円(税込)以上のご注文は送料弊社負担です。

オーダーメイド製作もネオジム磁石なら1個から製作します。オーダーメイド製作の場合、ネオジム磁石は1個よりも10個、10個よりも50個製作した方が割安です。標準品も大量注文は値引いたします。お問い合わせ下さい。

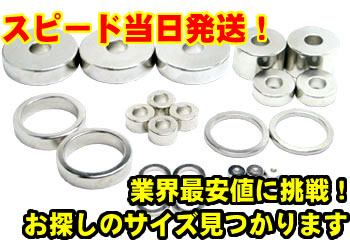

ドーナッツ型の各サイズ画像


サンギョウサプライの7つのお役立ち


お問合せ、見積依頼、すぐ注文の場合の説明 メールで見積依頼や問合せるためのフォーム FAXで注文するための用紙 FAXで見積依頼する用紙

 ■ 任意のサイズ・耐熱タイプ等を短納期で製作できます。ご相談無料。

■ サイズ名をクリックすると商品ページに移動します。

■■ ドーナッツ型 ■■ネオジウム磁石ドーナッツ型 サイズと磁化方向

矢印 ドーナッツ型

サイズ(mm)
OD(外径)×ID(内径)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質
ミリテスラ ガウス
 φ6×φ3×4 360  3600  0.5  0.63  N40
 φ6.6×φ2×1.5 290  2900  0.5  0.34  N40
 φ8×φ2×2.5 360  3600  1.0  0.87  N40
 φ8×φ3×3 360  3600  1.4  0.98  N40
 φ8×φ4×5 400  4000  1.1  1.39  N40
 φ8.5×φ5.5×0.8 200  2000  0.2  0.20  N40
 φ9.5×φ3×1.2 220  2200  0.5  0.57  N40
 φ10×φ2×1.5 225  2250  1.0  0.86  N40
 φ10×φ3×1 180  1800  0.71  0.54  N40
 φ10×φ3×2 285  2850  1.2  1.0  N40
 φ10×φ3×3 350  3500  1.2  1.6 N40
 φ10×φ3.2×6 435  4350  2.9  3.2  N40
 φ10×φ4×3 355  3550  1.9  1.5  N40
 φ10×φ5×1.5 265  2650  1.0  0.67  N40
 φ10×φ5×3 368  3680  2.0  1.3  N40
 φ10×φ5×5 405  4050  2.4  2.2  N40
 φ10×φ6×1 220  2200  0.71  0.38  N40
 φ10×φ6×10 430  4300  2.5  3.8  N40
 φ10×7×1 222  2220  0.77  0.30  N40
 φ10×φ7×5 362  3620  1.8  1.5  N40
 φ10×φ7×6 370  3700  1.9  1.8  N40
 φ11×φ4×3 347  3470  2.1  1.8  N40
 φ11×φ4×10 478  4780  4.0  6.2  N40
 φ11×φ5×3 353  3530  2.2  1.7  N40
 φ11×φ7×2 306  3060  1.5  0.86  N40
 φ12×φ4×3 337  3370  2.3  2.2  N40
 φ12×φ4×5 411  4110  3.5  3.8  N40
 φ12×φ5×3 346  3460  2.4  2.1  N40
 φ12×φ7×6 420  4200  3.3  3.4  N40
サイズ(mm)
OD(外径)×ID(内径)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質
ミリテスラ ガウス
 φ13.5×φ5×2 263  2630  1.7  1.8  N40
 φ14×φ8×3 351  3510  3.0  2.3  N40
 φ14×φ9×2 303  3030  2.1  1.3  N40
 φ14×φ9×4 384  3840  3.4  2.7  N40
 φ15.2×φ8.8×1.2 212  2120  1.6  1.1  N40
 φ15×φ10×5 404  4040  4.0  3.7  N40
 φ15×φ9×2.5 326  3260  2.8  2.1  N40
 φ16×φ7.4×1 156  1560  1.1  1.2  N40
 φ16×φ8×2 268  2680  2.2  2.2  N40
 φ16×φ10×1.8 278  2780  2.2  1.6  N40
 φ16×φ11×2 303  3030  2.5  1.6  N40
 φ16×φ12×6 401  4010  4.0  4.0  N40
 φ17×φ8.8×1.25 192  1920  1.7  1.58  N40
 φ18×φ7×4 329  3290  4.4  6.5  N35
 φ18×φ7×6 410  4100  6.9  10.0  N40
 φ19×φ6.5×10 468  4680  10.1 19.0  N40
 φ19×φ8.1×4 348  3480  5.3  7.0  N40
 φ19.2×φ15×2 305  3050  3.0  1.7  N40
 φ19.5×φ16.5×10   385  3850    4.2   6.4 N40
 φ23×φ8×3.5 290  2900  5.7  9.4  N40
 φ23×φ8×14 510  5100  17.7  37.8  N40
 φ23×φ13×1 140  1400  1.0  2.09  N40
 φ23×φ18×2 300  3000  2.7  2.3  N40
 φ25×φ7×6 370  3700  11.6  20  N40
 φ26×φ20×6 420  4200  8.9  9.8  N40
 φ31×φ15×5 334  3340  11.4  21.9  N40
 φ39×φ19×7 340  3400  18.1  48.4  N35H
 φ50×φ30×5 297  2970  18.9  47.7  N40
 φ59×φ19×10 293  2930  34.0  186  N35H
 φ76×φ42×6 240  2400  33.3  139  N35H

・表面磁束密度・吸着力・重さは参考値です。

お問合せ、見積依頼、すぐ注文の場合の説明 メールで見積依頼や問合せるためのフォーム FAXで注文するための用紙 FAXで見積依頼する用紙

【ネオジム磁石が使用される理由】

 ネオジム磁石が優れている点は、単位面積当たりに含まれる磁気エネルギーの大きさ、つまり最大エネルギー積〔(BH)max〕が高く、磁力が最も強いことです。
ネオジウム磁石が優れている点は他にもあります。
・ネオジム磁石はフェライトやサマリウムコバルトのもろさに比べ機械的強度に優れている。
・ネオジム磁石の成分はNd(ネオジム)33%、Fe(鉄)66%、B(ボロン)1%で、国際的に価格の変動の激しいCo(コバルト)や算出量の少ないSm(サマリウム)を含まないため、サマリウムコバルトよりも価格が安い。

【ネオジム磁石の欠点】

ネオジム磁石にもいくつかの欠点があります。
・ 使用温度が低くく、通常は80℃以下での使用が必要です。
・ 主成分としてFe(鉄)66%が含まれているため、耐食性・耐酸化性に問題があり、たとえば水分・塩分に弱いため、通常は水中や身に着ける装飾品には不向きです。

【ネオジム磁石の注意点】
※ネオジム磁石を心臓ペースメーカー等の体内植込型医療用電子機器を装着している方は使用しないで下さい。また、体内植込型医療用電子機器を装着している方に近づけないで下さい。
・ネオジウム磁石を誤って飲み込むと、生命に関わる事故につながる可能性があります。飲み込んだネオジウム磁石が体内で滞留すると、開腹手術が必要になる恐れがあるので、万一飲み込んだ場合は、直ぐに医師の診断を受け、指示に従ってください。
・小児(6才以下)及び監督を必要とする方が、ネオジム磁石を手に取り誤って飲み込む恐れがあるので、小児及び監督を必要とする方の手の届かない場所に保管してください。
・吸着する物体に近づけた場合、指や皮膚をはさみ怪我をする危険があります。
・他の物に吸着して強い衝撃が磁石に加わった場合、磁石本体、表面処理がカケる、または剥がれる場合があります。
・互いに吸着した場合、磁力が強いために離れなくなることがあります。
・安易に放置すると、周囲の磁石や金属を勢い良く引き寄せ危険です。
・ブラウン管に近づけないで下さい。ブラウン管が変色します。
・携帯電話、アナログ時計、フロッピーディスク、磁気カード、磁気テープ、乗車券に近づけないで下さい。記憶内容が破壊される危険があります。
