ネオジム磁石 丸型皿ねじ穴

【ホームページ限定・土日全商品5%値引きのお知らせ】
9/23(金)午後20:00〜9/26(月)午前6:00までの期間は全商品5%値引きいたします。営業日の9/26(月)に、商品代金から5%値引きした金額をご注文確認メールでお知らせします。3,240円以上のご注文の場合は値引き後も送料・代引き手数料弊社負担です。

ネオジム磁石 丸型皿ねじ穴を1個から当日全国発送(営業日)、スピード対応します。弊社は商品代金3,240円(税込)以上のご注文は送料弊社負担です。

オーダーメイド製作もネオジウム磁石なら1個から製作します。オーダーメイド製作の場合、ネオジウム磁石は1個よりも10個、10個よりも50個製作した方が割安です。標準品も大量注文は値引いたします。お問い合わせ下さい。

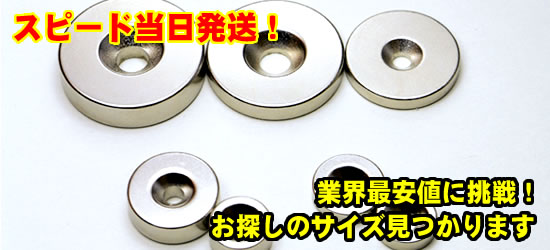

丸型皿ねじ穴の各サイズ画像

サンギョウサプライの7つのお役立ち

お問合せ、見積依頼、すぐ注文の場合の説明 ネオジウム磁石についてメールで見積依頼や問合せるためのフォーム ネオジウム磁石をFAXで注文するための用紙 ネオジウム磁石についてFAXで見積依頼する用紙

■ 任意のサイズ・耐熱タイプ等を短納期で製作できます。ご相談無料。
単価のご相談もお受けします。
■ サイズ名をクリックすると商品ページに移動します。

■■ 丸 型 皿 ね じ 穴 一 覧 ■■
丸型皿ネジ穴画像丸型皿ねじ穴 サイズと磁化方向

矢印 丸型皿ねじ穴
丸型皿ねじ穴のサイズ(mm)
外径×高さ(皿ねじ穴サイズ)
吸着力
(kgf)
表面磁束密度 材質・耐熱
ミリテスラ ガウス
 φ7×3(M2皿ねじ穴) 0.91 322 3,220 N42・80℃
 φ7×4(M2皿ねじ穴) 0.98 352 3,520 N42・80℃
 φ7×5(M2皿ねじ穴) 1.02 380 3,800 N40・80℃
 φ8×3(M2皿ねじ穴) 1.3 344 3,440 N42・80℃
 φ8×4(M2皿ねじ穴) 1.41 385 3,850 N42・80℃
 φ8×5(M2皿ねじ穴) 1.5 398 3,980 N42・80℃
 φ9×3(M3皿ねじ穴) 1.15 319 3,190 N42・80℃
 φ9×4(M3皿ねじ穴) 1.25 336 3,360 N42・80℃
 φ9×5(M3皿ねじ穴) 1.3 362 3,620 N42・80℃
 φ9×6(M3皿ねじ穴) 1.3 397 3,970 N42・80℃
 φ9×8(M3皿ねじ穴) 1.38 405 4,050 N42・80℃
 φ9×10(M3皿ねじ穴) 1.4 421 4,210 N40・80℃
 φ10×3(M3皿ねじ穴) 1.7 339 3,390 N42・80℃
 φ10×3(M3皿ねじ穴) 150℃耐熱材 1.5 333 3,330 38SH・150℃
 φ10×4(M3皿ねじ穴) 1.7 387 3,870 N40・80℃
 φ10×5(M3皿ねじ穴) 1.8 392 3,920 N40・80℃
 φ10×5(M3皿ねじ穴) 150℃耐熱材 1.7 370 3,700 38SH・150℃
 φ10×6(M3皿ねじ穴) 1.9 441 4,410 N40・80℃
 φ10×8(M3皿ねじ穴) 2 446 4,460 N40・80℃
 φ10×10(M3皿ねじ穴) 2.1 453 4,530 N40・80℃
 φ12×3(M3皿ねじ穴) 2.1 335 3,350 N35・80℃
 φ12×4(M3皿ねじ穴) 2.8 364 3,640 N40・80℃
 φ12×4(M4皿ねじ穴) 1.9 340 3,400 N35・80℃
 φ12×4(M3皿ねじ穴) 150℃耐熱材 2.2 390 3,900 38SH・150℃
 φ12×5(M3皿ねじ穴) 3.2 428 4,280 N40・80℃
 φ12×6(M3皿ねじ穴) 3.4 439 4,390 N40・80℃
 φ12×8(M3皿ねじ穴) 3.6 474 4,740 N40・80℃
 φ12×10(M3皿ねじ穴) 3.7 500 5,000 N40・80℃
 φ14×3(M3皿ねじ穴) 3.0 343 3,430 N40・80℃
 φ14×5(M3皿ねじ穴) 4.2 410 4,100 N40・80℃
 φ15×3(M3皿ねじ穴) 3.2 317 3,170 N40・80℃
 φ15×4(M3皿ねじ穴) 4.1 354 3,540 N40・80℃
 φ15×4(M4皿ねじ穴) 3.9 368 3,680 N40・80℃
 φ15×5(M3皿ねじ穴) 4.7 382 3,820 N40・80℃
 φ15×5(M3皿ねじ穴) 150℃耐熱材 4.5 378 3,780 35SH・150℃
 φ15×6(M4皿ねじ穴 4.6 426 4,260 N40・80℃
 φ15×8(M4皿ねじ穴) 5.1 464 4,640 N40・80℃
 φ15×10(M4皿ねじ穴) 5.3 494 4,940 N40・80℃
 φ15×10(M4皿ねじ穴) 150℃耐熱材 4.7 434 4,340 35SH・150℃
 φ16×3(M3皿ねじ穴) 3.3 320 3,200 N40・80℃
 φ16×4(M3皿ねじ穴) 4.4 365 3,650 N40・80℃
 φ16×5(M3皿ねじ穴) 5.2 399 3,990 N40・80℃
 φ16×6(M4皿ねじ穴) 5.3 425 4,250 N40・80℃
 φ16×8(M4皿ねじ穴) 5.9 452 4,520 N40・80℃
 φ16×10(M4皿ねじ穴) 6.3 468 4,680 N40・80℃
 φ17×3(M3皿ねじ穴) 3.5 320 3,200 N40・80℃
 φ18×3(M3皿ねじ穴) 3.6 289 2,890 N40・80℃
 φ18×4(M4皿ねじ穴) 5.1 349 3,490 N40・80℃
 φ18×5(M4皿ねじ穴) 6.1 370 3,700 N40・80℃
 φ18×6(M4皿ねじ穴) 6.7 416 4,160 N40・80℃
 φ18×8(M4皿ねじ穴) 7.7 453 4,530 N40・80℃
 φ18×10(M4皿ねじ穴) 8.4 495 4,950 N40・80℃
 φ20×3(M3皿ねじ穴) 3.7 257 2,570 N40・80℃
 φ20×4(M4皿ねじ穴) 5.7 328 3,280 N40・80℃
 φ20×5(M4皿ねじ穴) 7.0 352 3,520 N40・80℃
 φ20×5(M4皿ねじ穴) 150℃耐熱材 7.1 353 3,530 35SH・150℃
 φ20×6(M4皿ねじ穴) 8.0 394 3,940 N40・80℃
 φ20×8(M5皿ねじ穴) 8.8 470 4,700 N40・80℃
 φ20×10(M5皿ねじ穴) 9.6 500 5,000 N40・80℃
 φ22×3(M4皿ネジ穴) 4.4 278 2,780 N40・80℃
 φ22×4(M4皿ネジ穴) 6.1 325 3,250 N40・80℃
 φ22×5(M4皿ネジ穴) 7.7 367 3,670 N40・80℃
 φ24×3(M4皿ネジ穴) 5.4 253 2,530 N40・80℃
 φ24×4(M5皿ねじ穴) 6.5 290 2,900 N35・80℃
 φ24×5(M5皿ネジ穴) 8.6 364 3,640 N40・80℃
 φ25×3(M4皿ネジ穴) 5.6 225 2,250 N40・80℃
 φ25×5(M5皿ネジ穴) 9.0 354 3,540 N40・80℃
 φ25×6(M5皿ねじ穴) 11.5 400 4,000 N40・80℃
 φ25×6(M5皿ねじ穴) 150℃耐熱材 11 390 3,900 38SH・150℃
 φ26×3(M4皿ネジ穴) 6.1 234 2,340 N40・80℃
 φ26×5(M5皿ネジ穴) 9.2 345 3,450 N40・80℃
 φ30×5(M5皿ねじ穴) 10.0 305 3,050 N40・80℃
 φ30×10(M6皿ねじ穴) 19.5 435 4,350 N40・80℃
 φ30×15(M6皿ねじ穴) 24.4 485 4,850 N40・80℃
 φ35×5(M5皿ねじ穴) 13.9 270 2,700 N40・80℃
 φ50×5(M5皿ねじ穴) 16.6 190 1,900 N40・80℃


  ・表面磁束密度・吸着力は参考値です。
  ・ネジを強く締めると磁石が割れる場合がありまから、軽く締めて接着剤もお使いください。


お問合せ、見積依頼、すぐ注文の場合の説明 メールで見積依頼や問合せるためのフォーム FAXで注文するための用紙 FAXで見積依頼する用紙



【 特 長 】
・円柱の安定した形状のため、あらゆる目的に対応。
・丸型のネオジウム磁石を製品に埋め込む場合、穴加工の形状も丸なので、角型に比べて穴加工が簡単。



【 使用される理由 】

 ネオジウム磁石が優れている点は、単位面積当たりに含まれる磁気エネルギーの大きさ、つまり最大エネルギー積〔(BH)max〕が高く、磁力が最も強いことです。
ネオジウム磁石が優れている点は他にもあります。
・ネオジウム磁石はフェライトやサマリウムコバルトのもろさに比べ機械的強度に優れている。
・ネオジウム磁石の成分はNd(ネオジム)33%、Fe(鉄)66%、B(ボロン)1%で、国際的に価格の変動の激しいCo(コバルト)や算出量の少ないSm(サマリウム)を含まないため、サマリウムコバルトよりも価格が安い。

【 欠 点 】

ネオジウム磁石にもいくつかの欠点があります。
・ 使用温度が低くく、通常は80℃以下での使用が必要です。
・ 主成分としてFe(鉄)66%が含まれているため、耐食性・耐酸化性に問題があり、たとえば水分・塩分に弱いため、通常は水中や身に着ける装飾品には不向きです。

【 注意点 】
※ネオジウム磁石を心臓ペースメーカー等の体内植込型医療用電子機器を装着している方は使用しないで下さい。また、体内植込型医療用電子機器を装着している方に近づけないで下さい。
・ネオジウム磁石を誤って飲み込むと、生命に関わる事故につながる可能性があります。飲み込んだネオジウム磁石が体内で滞留すると、開腹手術が必要になる恐れがあるので、万一飲み込んだ場合は、直ぐに医師の診断を受け、指示に従ってください。
・小児(6才以下)及び監督を必要とする方が、ネオジウム磁石を手に取り誤って飲み込む恐れがあるので、小児及び監督を必要とする方の手の届かない場所に保管してください。
・吸着する物体に近づけた場合、指や皮膚をはさみ怪我をする危険があります。
・他の物に吸着して強い衝撃が磁石に加わった場合、磁石本体、表面処理がカケる、または剥がれる場合があります。
・互いに吸着した場合、磁力が強いために離れなくなることがあります。
・安易に放置すると、周囲の磁石や金属を勢い良く引き寄せ危険です。
・ブラウン管に近づけないで下さい。ブラウン管が変色します。
・携帯電話、アナログ時計、フロッピーディスク、磁気カード、磁気テープ、乗車券に近づけないで下さい。記憶内容が破壊される危険があります。
