マグネットバー(マグネット棒) サニタリー仕様

マグネットバー(マグネット棒)標準品を1個から全国発送します。サニタリー仕様のマグネットバー(マグネット棒)なので衛生的です。在庫数については、お気軽にお問い合わせ下さい。弊社はFAXでの注文、お電話でのご注文もお受けしています。

見積依頼をいただければ、御見積書をお送りいたします。お気軽にお問合せください。1個から大量注文までしっかり対応します。

マグネットバー(マグネット棒)は全ての工場で使用可能です。食品、原材料、液体、粉体から、磁気の力で鉄粉、金属片(磁性体)、ステンレス磨耗粉を吸着・捕獲できる。異物除去、安全対策、品質向上のために必須なマグネットです。

【 マグネットバー(マグネット棒)の使用方法 】
●強力磁石のネオジム磁石は永久磁石なので、電源不要の磁石選別機(磁選機)。
●食品素材・工業材料を強力磁石のマグネットバー(マグネット棒)に接触させ、微鉄粉・極小の磁性物を吸着・除鉄・捕獲します。
●複数のマグネットバー(マグネット棒)を設置して、微鉄粉・極小の磁性物の取りこぼしを防ぎます。

【 マグネットバー(マグネット棒)の特注品 】
1本からご希望の直径、長さ、形状でオーダーメード製作します。お気軽にお問合せください。
※1 SUS304での製作もできます。
※2
 他の直径も製作可能です。φ10、φ16、φ19、φ20、φ22、φ25、φ28、φ32mm、その他。
※3 タップ穴M3, M4、M5、M6、M8、M10、M12、M14その他も製作できます。

弊社はインターネット販売のみではございません。お電話、FAX等でのご連絡もお待ちしています。


マグネット棒

マグネットバー

■マグネットバー(マグネット棒)の商品一覧

下記商品名をクリックすると商品ページをご覧になれます。リンクのないものはお気軽にお問合せ下さい。直径と長さ、そして表面磁束密度がわかるように表示しています。在庫を多数用意していますのでお気軽にお問合せください。

1400mTと実際より2割増しで表現して販売している会社もございますが、そのマグネットバーを一般的なテスラメータで測定すると、1200mTのマグネットバーであることがわかります。そしてお客様が1400mTの値を検証するのは難しいです。

当社でも高感度の測定機器を使い、表面磁束密度1200mTのマグネットバーを測定し、2割増しの値である1400mTが測定できていることを確認しています。


当社ではお客様が検証できない値だけを表記することが、道義的にできないと考えているので、『一般的な測定機器の値を』先に表記し、『高感度測定器での値を』括弧内に表記し、両方記載することでお客様が誤解しないようにしています。

格子型マグネットはお問合せ下さい。
下記をクリックして下さい。サンギョウサプライの磁選機のホームページです。
 金属異物除去用マグネット専門

1200mT(ミリテスラ)=12,000G(ガウス)
1400mT(ミリテスラ)=14,000G(ガウス)です。

  ガウスメータ名 マグネットバーの商品名
外装パイプ

使用温度

   φ10×100mm 500mT(600mT)
SUS316L
※1
80℃以下

 φ10×150mm 500mT(600mT)
 φ10×200mm 500mT(600mT)
 φ10×250mm 500mT(600mT)
 φ10×300mm 500mT(600mT)
 φ10×350mm 500mT(600mT)
 φ10×400mm 500mT(600mT)
  ガウスメータ名 マグネットバーの商品名


 φ16×100mm 700mT(800mT)
 φ16×150mm 700mT(800mT)
 φ16×200mm 700mT(800mT)
 φ16×250mm 700mT(800mT)
 φ16×300mm 700mT(800mT)
 φ16×350mm 700mT(800mT)
  ガウスメータ名 マグネットバーの商品名

マグネットバー12,000ガウスならこちら  φ19×100mm 1000mT(1200mT)
 φ19×150mm 1000mT(1200mT)
 φ19×200mm 1000mT(1200mT)
 φ19×250mm 1000mT(1200mT)
 φ19×300mm 1000mT(1200mT)
 φ19×350mm 1000mT(1200mT)
ガウスメータ名 マグネットバーの商品名
マグネットバー12,000ガウスならこちら  φ20×100mm 1000mT(1200mT)
 φ20×150mm 1000mT(1200mT)
 φ20×200mm 1000mT(1200mT)
 φ20×250mm 1000mT(1200mT)
 φ20×300mm 1000mT(1200mT)
 φ20×350mm 1000mT(1200mT)
ガウスメータ名 マグネットバーの商品名
外装パイプ

使用温度
マグネットバー12,000ガウスならこちら  φ22×100mm 1000mT(1200mT)
SUS316L
※1
80℃以下
 φ22×150mm 1000mT(1200mT)
 φ22×200mm 1000mT(1200mT)
 φ22×250mm 1000mT(1200mT)
 φ22×300mm 1000mT(1200mT)
 φ22×350mm 1000mT(1200mT)
  ガウスメータ名 マグネットバーの商品名
外装パイプ

使用温度
12,000ガウス  φ25×70mm 1000mT(1200mT) SUS316L
※1
80℃以下
 φ25×80mm 1000mT(1200mT)
 φ25×90mm 1000mT(1200mT)
 φ25×100mm 1000mT(1200mT)
 φ25×110mm 1000mT(1200mT)
 φ25×120mm 1000mT(1200mT)
 φ25×130mm 1000mT(1200mT)
 φ25×140mm 1000mT(1200mT)
 φ25×150mm 1000mT(1200mT)
 φ25×160mm 1000mT(1200mT)
 φ25×170mm 1000mT(1200mT)
 φ25×180mm 1000mT(1200mT)
 φ25×190mm 1000mT(1200mT)
 φ25×200mm 1000mT(1200mT)
 φ25×210mm 1000mT(1200mT)
 φ25×220mm 1000mT(1200mT)
 φ25×230mm 1000mT(1200mT)
 φ25×240mm 1000mT(1200mT)
 φ25×245mm 1000mT(1200mT)
 φ25×250mm 1000mT(1200mT)
 φ25×260mm 1000mT(1200mT)
 φ25×270mm 1000mT(1200mT)
 φ25×280mm 1000mT(1200mT)
 φ25×290mm 1000mT(1200mT)
 φ25×300mm 1000mT(1200mT)
 φ25×350mm 1000mT(1200mT)
 φ25×400mm 1000mT(1200mT)
 φ25×450mm 1000mT(1200mT)
 φ25×500mm 1000mT(1200mT)
 φ25×600mm 1000mT(1200mT)
 φ25×800mm 1000mT(1200mT)
 φ25×900mm 1000mT(1200mT)
 φ25×1000mm 1000mT(1200mT)
  外装パイプ
SUS316L※1

使用温度
マグネットバー(棒磁石)
マグネットバー(棒磁石)14,000ガウス  φ25×100mm 1200mT(1400mT) SUS316L
※1
80℃以下
 φ25×120mm 1200mT(1400mT)
 φ25×130mm 1200mT(1400mT)
 φ25×140mm 1200mT(1400mT)
 φ25×150mm 1200mT(1400mT)
 φ25×160mm 1200mT(1400mT)
 φ25×170mm 1200mT(1400mT)
 φ25×180mm 1200mT(1400mT)
 φ25×190mm 1200mT(1400mT)
 φ25×200mm 1200mT(1400mT)
 φ25×210mm 1200mT(1400mT)
 φ25×220mm 1200mT(1400mT)
 φ25×230mm 1200mT(1400mT)
 φ25×240mm 1200mT(1400mT)
 φ25×250mm 1200mT(1400mT)
 φ25×300mm 1200mT(1400mT)
 φ25×350mm 1200mT(1400mT)
 φ25×400mm 1200mT(1400mT)
 φ25×450mm 1200mT(1400mT)
 φ25×500mm 1200mT(1400mT)
 φ25×600mm 1200mT(1400mT)
 φ25×800mm 1200mT(1400mT)
 φ25×900mm 1200mT(1400mT)
 φ25×1000mm 12,000G(14,000G)
  ガウスメータ名 マグネットバーの商品名
外装パイプ

使用温度

 φ28×150mm 1200mT(1400mT) SUS316L
※1
80℃以下
 φ28×200mm 1200mT(1400mT)
 φ28×250mm 1200mT(1400mT)
 φ28×300mm 1200mT(1400mT)
マグネットバーの商品名
外装パイプ

使用温度
 φ32×150mm 1200mT(1400mT) SUS316L
※1
80℃以下
 φ32×200mm 1200mT(1400mT)
 φ32×250mm 1200mT(1400mT)
 φ32×300mm 1200mT(1400mT)
  ガウスメータ名 マグネットバーの商品名
外装パイプ

使用温度
     25×25×100mm 1000mT(1200mT) SUS304
※1
80℃以下
 25×25×150mm 1000mT(1200mT)
 25×25×200mm 1000mT(1200mT)
 25×25×250mm 1000mT(1200mT)
 25×25×300mm 1000mT(1200mT)
     25×25×150mm 1100mT(1250mT)
 25×25×200mm 1100mT(1250mT)
 25×25×250mm 1100mT(1250mT)

直径は1mm単位変更可能。長さは最長2500mm
まで製作可能です。

■御見積、製作可能なマグネットバー 製品一覧

下記マグネットバーもオーダーメイド製作しています。お気軽にお問合せください。
直径 長さ 外装材質
表面仕上 最大表面磁束密度 温度 両端加工
φ10
70mm〜
(1mm単位)
SUS304・316L
#400 600mT以上 80℃
120℃
250℃
両端タップ
片側タップ
両端穴なし
アイボルト
その他
φ16 800mT以上
φ19 1200mT以上
φ20 1200mT以上
φ22 1200mT以上
φ23 1200mT以上
φ25 1500mT以上
φ28 1400mT以上
φ32 1400mT以上
φ38 1400mT以上
φ50 1400mT以上
φ76 1400mT以上
φ100 1400mT以上

長さは最長2500mmまで製作可能です。

1.φはマグネットバー(マグネット棒)の直径で、次に長さを表示していて、直径と長さの単位はmmです。
2.ガウス(G)とテスラ(T)は表面磁束密度の単位です。
600mT(ミリテスラ)=6,000G(ガウス)
800mT(ミリテスラ)=8,000G(ガウス)
1000mT(ミリテスラ)=10,000G(ガウス)
1200mT(ミリテスラ)=12,000G(ガウス)
1400mT(ミリテスラ)=14,000G(ガウス)
1500mT(ミリテスラ)=15,000G(ガウス)です。
3.基本的にマグネットバー(マグネット棒)は両端にM6のタップ(ネジ穴)が切ってあります。中には両端穴なし、片側M6、またはM8タップ、両端M8タップの在庫もございます。

【 100℃付近で使用する場合は120℃耐熱が必要です】
100℃耐熱材のマグネットバーの場合、実際には100℃付近の熱で不可逆減磁が起こる場合があります。従って、100℃付近でのご使用の場合、120℃耐熱のマグネットバーを使用することが安全です。

【 長さを選ぶ基準 】
実際に材料が当たる部分より長い必要があります。

【 設置場所 】
搬送ダクトやシュート、原料の流れ、液体の流露や槽に設置します。

【取扱について 】
強力磁石のため、心臓ペースメーカー等の体内植込型医療用電子機器を装着している方は使用しないで下さい。また、装着している方に近づけないで下さい。
マグネットバー(マグネット棒)の移動・お取り付け・お取り外しの際に、鉄製の製品や部品等に引き付けられたり、引き付けたりします。その際、吸着が起き、手や指を挟み怪我をする恐れがあります。放置せずに、十分に注意してお取扱ください。またお取り付けの際は確実に固定してください。

サンギョウサプライはネット注文以外のこともします メールで見積依頼や問合せるためのフォーム FAXで見積依頼する用紙 FAXで注文するための用紙

弊社のマグネットバー(マグネット棒)は、表面磁束密度、外観の点で優れています。現場では磁石選別機を主に専門に製作しています。製品はヨーロッパでも使用されています。

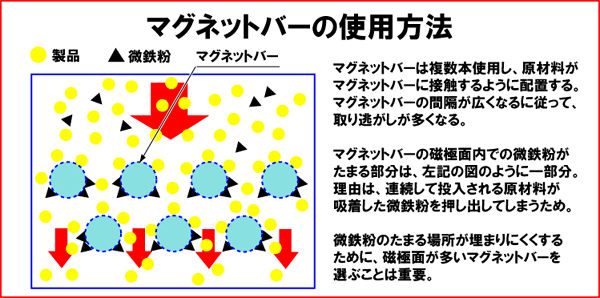

マグネットバー 使用方法

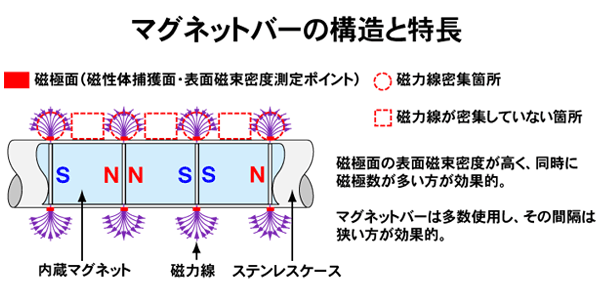

弊社のマグネットバー(マグネット棒)は下記の図をご覧になるとわかるように、磁石が反発している箇所から高磁力が出ています。それは12,000ガウス(1.2T)以上に達します。

マグネット 構造

弊社はマグネットバー(マグネット棒)弊社ではについてもっとよく知ってもらうために、下記にQ&Aを作成しました。ご使用の前にお役立て下さい。

■マグネットバー(マグネット棒)とは Q&A

Q01. マグネットバー(マグネット棒)の在庫はありますか?
Q02. 表面磁束密度とは何ですか?
Q03. マグネットバー(マグネット棒)は、1200mTと1400mTのどちらがいいですか?
Q04. マグネットバー(マグネット棒)を長く使っていますが、使い始めより微鉄粉の吸着が悪くなったように思います。
Q05. 格子型を製作しようと思います。標準的な間隔はどの位ですか?
Q06. 磁力は弱くならずに何年使えますか?
Q07. マグネットバー(マグネット棒)を後加工で切断できますか?
Q08. 一覧に表示していない長さや、取っ手をつけたマグネットバー(マグネット棒)を製作できますか?
Q09. マグネットバー(マグネット棒)の両端穴なしを購入し、格子型に組み上げたいと思います。自分で溶接できますか?
Q10. マグネットバー(マグネット棒)は角型もありますか?
Q11. 直径はφ22以下が欲しいです。マグネットバー(マグネット棒)の製作ができますか?
Q12. オーダーメードのマグネットバー(マグネット棒)の長さは、任意の長さで製作可能ですか?



Q01. マグネットバー(マグネット棒)の在庫はありますか?
A01. 基本的に在庫をそろえています。数量はそれぞれ多い少ないがございます。お気軽にお問い合わせ下さい。

Q02. 表面磁束密度とは何ですか?
A02. マグネット表面の最高値がでるポイントを計測器で実際に測定した最大数値のことです。同じ大きさのマグネットでは、磁力線の本数が多いほど高磁力です。磁力線の集まりを磁束といい、単位面積あたりの磁束を磁束密度といいます。

Q03. マグネットバー(マグネット棒)は、1200mTと1400mTのどちらがいいですか?
A03. ステンレスの摩耗粉や、微小鉄粉を吸着させ捕獲するためには、表面磁束密度が高い方が効果的です。

Q04. マグネットバー(マグネット棒)を長く使っていますが、使い始めより微鉄粉の吸着が悪くなったように思います。
A04. 表面の研磨の輝きがくもってくると、鉄粉、ステンレス摩耗粉のの吸着が劣ってくる傾向があるようです。

Q05. 格子型を製作しようと思います。標準的な間隔はどの位ですか?
A05. マグネットバー(マグネット棒)の直径がφ25ならピッチが50mmで、すき間25mmです。すき間10mmで製作するお客様もいらっしゃいます。間隔が広くなる程、効果的でなくなります。

Q06. マグネットは磁力が経年劣化しますか?
A06. マグネットバー(マグネット棒)については1年で1%程度の減磁が発生する可能性があります。

Q07. マグネットバー(マグネット棒)を後加工で切断できますか?
A07. 壊れてしまいますので切らないようにしてください。任意の長さをオーダーメイド製作しています。お気軽にお問合せください。

Q08. 一覧に表示していない長さや、取っ手をつけたマグネットバー(マグネット棒)を製作できますか?
A08. 長さは1mm単位で任意の寸法で製作できます。お気軽にお問い合わせ下さい。

Q09. マグネットバー(マグネット棒)の両端穴なしを購入し、格子型に組み上げたいと思います。自分で溶接できますか?
A09. 後からの溶接はできません。組立品の製作もしています、お気軽にお問合せください。

Q10. マグネットバー(マグネット棒)は角型もありますか?
A10. 製作できます。25mm角以外も1mm単位のサイズを製作可能です。20mm角、10mm角等。

Q11. 直径はφ22以下が欲しいです。マグネットバー(マグネット棒)の製作ができますか?
A11. φ20mm、φ19mm、φ16mm、φ10mmの製作がオーダーメイドで製作ができます。お問い合わせ下さい。

Q12. オーダーメードのマグネットバー(マグネット棒)の長さは、任意の長さで製作可能ですか?
A12. 1mm単位で長さをお選びいただけます。お問い合わせ下さい。
