ネオジム磁石 角型

ネオジム磁石 角型を1個から当日全国発送(営業日)、スピード対応します。弊社は商品代金3,240円(税込)以上のご注文は送料弊社負担です。

オーダーメイド製作もネオジム磁石なら1個から製作します。オーダーメイド製作の場合、ネオジム磁石は1個よりも10個、10個よりも50個製作した方が割安です。標準品も大量注文は値引いたします。お問い合わせ下さい。

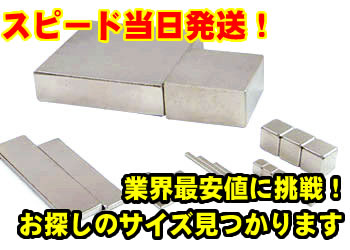

ネオジム磁石の画像


ネオジム磁石をスピード発送


メール問合せへのリンク

 ■任意のサイズを短納期で製作できます。ご相談無料。

■サイズ名をクリックすると商品ページに移動します。

■■ 角 型 一 覧 ■■ネオジウム磁石 角型 サイズと磁化方向

矢印 角型

吸着力、表面磁束密度は参考値です。耐熱表示は耐熱材のグレードの表示です。
ご使用に関しての保証は行っていません。お客様でご検証下さい。

角型のサイズ(mm)
L(長さ)×W(幅)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質

耐熱
温度

ミリテスラ ガウス
 1×1×0.5 149  1490  0.02  0.004  N42 80℃
 1×1×1 195  1950  0.03  0.008  N42 80℃
 1×1×1.5 213  2130  0.04  0.01  N42 80℃
 1×1×2 222  2220  0.05  0.02  N42 80℃
 2×2×1 265  2650  0.10  0.03  N42 80℃
 2×2×1.5 310  3100  0.14  0.04  N42 80℃
 2×2×2 355  3550  0.18  0.05  N45 80℃
 2×2×4 395  3950  0.22  0.12  N45 80℃
 3×2×1 260  2600  0.13  0.05  N42 80℃
 3×2×3 400  4000  0.31  0.14  N45 80℃
 3×3×1.5 315  3150  0.23  0.10  N42 80℃
 3×3×5 460  4600  0.51  0.34  N45 80℃
 3×3×10 457  4570  0.49  0.68  N40 80℃
 4×3×3 425  4250  0.54  0.27  N45 80℃
 4×4×2 355  3550  0.46  0.24  N45 80℃
 4×4×3 400  4000  0.59  0.36  N40 80℃
 4×4×5 450  4500  0.77  0.59  N40 80℃
 4×4×8 480  4800  0.85  0.97  N40 80℃
 5×3×3 400  4000  0.57  0.33  N40 80℃
 5×4×2 345  3450  0.51  0.30  N45 80℃
 5×4×3 415  4150  0.76  0.46  N45 80℃
 5×5×1 190  1900  0.36  0.19  N35 80℃
 5×5×2.5 350  3500  0.65  0.46  N40 80℃
 5×5×3 385  3850  0.78  0.55  N40 80℃
 5×5×5 430  4300  0.99  0.92   N40  80℃
 5×5×10 500  5000  1.3  1.85  N40 80℃
 5×5×30 525  5250  1.4  5.55  N40 80℃
 6×2×2.5  358   3580  0.45  0.22  N40 80℃
 6×3×6 460  4600  0.90  0.82  N40 80℃
 6×4×2 315  3150  0.54  0.36  N40 80℃
 6×6×1.5 233  2330  0.45  0.41  N40 80℃
 6×6×2 285  2850  0.77  0.55  N40 80℃
 6×6×4.5 460  4600  1.5  1.2  N45 80℃
 6×6×6 470  4700  2.9  1.6  N40 80℃
 7×3×2 340  3400  0.57  0.32  N40 80℃
 7×4×4 420  4200  1.0  0.85  N40 80℃
角型のサイズ(mm)
L(長さ)×W(幅)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質

耐熱
温度

ミリテスラ ガウス
 8×2×8 455  4550  0.94  0.97  N45 80℃
 8×4×2 300  3000  0.77  0.49  N40 80℃
 8×4×3 370  3700  0.93  0.73  N40 80℃
 8×4×4 419  4190  1.1  0.97  N40 80℃
 8×5×2 280  2800  0.8  0.61  N40 80℃
 8×5×4 412  4120  1.35  1.2  N40 80℃
 8×6×2 265  2650  0.99  0.73  N40 80℃
 8×8×2 266  2660  0.72  0.97  N35 80℃
 8×8×3 321  3210  1.2  1.5  N40 80℃
 8.6×8.4×3.3 312  3120  1.28  1.81  N35 80℃
 9×7×3 320  3200  1.4  1.4  N40 80℃
 10×2×1 225  2250  0.59  0.15  N40 80℃
 10×2×1.5 280  2800  0.50  0.22  N40 80℃
 10×2×5 400  4000  1.0  0.76  N45 80℃
 10×3×2 310  3100  0.84  0.46  N40 80℃
 10×3×3 370  3700  0.97  0.68  N40 80℃
 10×3×5 455  4550  1.4  1.1  N45 80℃
 10×4×2 275  2750  0.63  0.59  N40 80℃
 10×4×4 430  4300  1.5  1.2  N45 80℃
 10×5×1 160  1600  0.62  0.38  N35 80℃
 10×5×1.5 220  2200  0.91  0.56  N40 80℃
 10×5×2 270  2700  1.1  0.76  N40 80℃
 10×5×3 345  3450  1.11  1.1  N40 80℃
 10×5×5 435  4350  1.8  1.9  N40 80℃
 10×5×10 525  5250  2.7  3.8  N42 80℃
 10×6×1 140  1400  0.57  0.46  N40 80℃
 10×6×2 251  2510  0.84  0.91  N40 80℃
 10×6×3 331  3310  1.2  1.3  N40 80℃
 10×7×2 235  2350  1.2  1.1  N40 80℃
 10×7×3 310  3100  1.6  1.6  N40 80℃
 10×7×10 525  5250  3.6  5.3  N42 80℃
 10×10×1 108  1080  0.59  0.76  N40 80℃
 10×10×2 200  2000  1.4  1.5  N40 80℃
 10×10×3 280  2800  2.0  2.3  N40 80℃
 10×10×5 400  4000  2.8  3.8  N42 80℃
 10×10×8 473  4730  3.9  6.0  N40 80℃
 10×10×10 504  5040  4.5  7.6  N40 80℃
 10×10×15 590  5900  6.2  11.4  N48 80℃
 10×10×20 556  5560  5.5  15.2  N40 80℃
 10×10×30 568  5680  5.7  22.8  N40 80℃
 10×10×50 棒磁石 575  5750  5.8  38  N40 80℃
角型のサイズ(mm)
L(長さ)×W(幅)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質

耐熱
温度

ミリテスラ ガウス
 12×2×2 320  3200  0.80  0.36  N40 80℃
 12×2×3 370  3700  0.95  0.55  N42 80℃
 12×5×2 270  2700  1.4  0.91  N42 80℃
 12×5×5 440  4400  2.2  2.3  N42 80℃
 12×6×1.5 200  2000  1.2  0.82  N45 80℃
 12×6×2 240  2400  1.4  1.07  N40 80℃
 12×6×3 320  3200  1.7  1.6  N40 80℃
 12×7×2 225  2250  1.6  1.2  N40 80℃
 12×7×4 340  3400  1.8  2.4  N35 80℃
 12×7×5 390  3900  2.5  3.1  N40 80℃
 12×10×2 195  1950  1.8  1.8  N40 80℃
 12×10×4 325  3250  2.8  3.6  N40 80℃
 12×10×5 375  3700  3.0  4.4  N40 80℃
 15×2×1 221  2210  0.68  0.23  N40 80℃
 15×2×2 311  3110  0.90  0.46  N40 80℃
 15×5×1 150  1500  0.92  0.57  N42 80℃
 15×5×2 260  2600  1.9  1.1  N40 80℃
 15×5×3 370  3700  1.9  1.7  N40 80℃
 15×6×3 300  3000  1.3  1.6  N40 80℃
 15×8×2 240  2400  1.4  1.8  N40 80℃
 15×10×1 93  930  0.24  1.1  N35 80℃
 15×10×2 170  1700  0.8  2.2  N40 80℃
 15×10×3 320  3200  2.7  3.33  N40 80℃
 15×10×5 340  3400  3.3  5.5  N40 80℃
 15×10×10 484  4840  6.1  11.4  N40 80℃
 15×15×2 140  1400  1.5  3.3  N40 80℃
 15×15×3 205  2050  2.2  5.1  N40 80℃
 15×15×5 300  3000  3.9  8.3  N40 80℃
 15×15×10 431  4310  7.0  17.1  N35 80℃
 15×15×15 490  4900  9.1  25.6  N35 80℃
 16×4×2 285  2850  1.9  1.0  N40 80℃
 16×6×2  231  2310  1.3  1.4  N40 80℃
 18×3×2 299  2990  1.9  0.82  N40 80℃
 18×3×3 390  3900  1.5  1.2  N40 80℃
 18×3×4 400  4000  1.5  1.6  N40 80℃
 18×5×1 150  1500  1.1  0.68  N42 80℃
 18×5×2 250  2500  2.2  1.3  N40 80℃
 18×5×3 333  3330  2.4  2.0  N42 80℃
 18×5×4 385  3850  2.6  2.7  N42 80℃
 18×10×2 155  1550  0.9  2.7  N40 80℃
角型のサイズ(mm)
L(長さ)×W(幅)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質

耐熱
温度

ミリテスラ ガウス
 20×2×1 260  2600  0.5  0.3  N40 80℃
 20×4×1 166  1660  1.0  0.61  N40 80℃
 20×4×2 330  3300  1.5  1.18  N40 80℃
 20×5×1 145  1450  1.2  0.76  N42 80℃
 20×5×2 248  2480  2.5  1.5  N40 80℃
 20×5×3 320  3200  1.9  2.2  N40 80℃
 20×5×5 406  4060  3.2  3.8  N40 80℃
 20×5×10 490  4900  4.6  7.4  N40 80℃
 20×7×2 210  2100  2.6  2.1  N42 80℃
 20×7×3 285  2850  3.7  3.2  N42 80℃
 20×7×10 486  4860   6.0  10.6  N40 80℃
 20×8.5×1.3 115  1150  1.2  1.7  N35 80℃
 20×10×1 87  870  0.86  1.5  N40 80℃
 20×10×2 165  1650  1.7  3.0  N40 80℃
 20×10×3 219  2190  2.2  4.5  N35 80℃
 20×10×4 285  2850  3.2  5.9  N40 80℃
 20×10×5 335  3350  4.0  7.4  N40 80℃
 20×10×6 372  3720  4.7  9.1  N40 80℃
 20×10×8 429  4290  6.3  12.1  N40 80℃
 20×10×10 450  4500  7.9  14.8  N40 80℃
 20×10×20 547  5470  10.3  30.4  N40 80℃
 20×12×5 310  3100  4.2  8.8  N40 80℃
 20×15×5 280  2800  4.4  11.1  N35 80℃
 20×20×1 56  560  0.79  3.0  N40 80℃
 20×20×2 110  1100  2.3  6.0  N40 80℃
 20×20×3 161  1610  3.0  9.1  N40 80℃
 20×20×4 196  1960  3.6  12.1  N35 80℃
 20×20×5 237  2370  4.5  15.2  N35 80℃
 20×20×6 270  2700  5.5  17.8  N35 80℃
 20×20×10 380  3800  9.6  29.6  N35 80℃
 22×5×2 255  2550  3.0  1.7  N42 80℃
 22×5×3 325  3250  3.7  2.5  N42 80℃
 22×5×4 380  3800  3.6  3.3  N42 80℃
 22×7×2 205  2050  2.7  2.3  N40 80℃
 22×7×3 285  2850  4.1  3.5  N42 80℃
 22×8×2 185  1850  1.9  2.7  N40 80℃
 24×8×2 190  1900  3.1  2.9  N42 80℃
 25×5×1 145  1450  1.6  0.95  N42 80℃
 25×5×2 245  2450  3.3  1.9  N40 80℃
 25×5×3 325  3250  4.4  2.8  N40 80℃
 25×6×8 430  4300  5.1  9.1  N35 80℃
 25×8×2 190  1900  3.2  3.0  N42 80℃
 25×8×2.5 225  2250  4.1  3.8  N40 80℃
 25×8×3 245  2450  4.6  4.6  N40 80℃
 25×10×1 83  830  0.3  1.8  N40 80℃
 25×10×2 160  1600  1.1  3.7  N40 80℃
 25×10×3 215  2150  2.3  5.6  N40 80℃
 25×10×5 323  3230  4.9  9.5  N40 80℃
 25×15×5 267  2670  5.3  14.2  N40 80℃
 25×25×12.7 410  4100  19.3  58.7  N40 80℃
 25×25×25 520  5200  32.3  115  N40 80℃
角型のサイズ(mm)
L(長さ)×W(幅)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質

耐熱
温度

ミリテスラ ガウス
 26×20×6 265  2650  6.7  23  N40 80℃
 28×7×2 205  2050  3.8  3.0  N42 80℃
 28×16×5 250  2500  5.2  16.5  N40 80℃
 30×4×2 270  2700  2.8  1.8  N40 80℃
 30×4×3 336  3360  3.3  2.7  N40 80℃
 30×5×1 140  1400  1.9  1.1  N42 80℃
 30×5×2 250  2500  2.9  2.3  N40 80℃
 30×5×3 310  3100  3.6  2.7  N40 80℃
 30×5×5 396  3960  4.6  5.7  N40 80℃
 30×10×1 81  810  1.2  2.3  N40 80℃
 30×10×1.5 120  1200  2.3  3.4  N40 80℃
 30×10×2 155  1550  2.8  4.6  N40 80℃
 30×10×3 218  2180  3.9  6.8  N40 80℃
 30×10×5 315  3150  5.9  11.4  N40 80℃
 30×10×10 445  4450  10.2  22.8  N40 80℃
 30×15×2 160  1600  3.0  6.8  N42 80℃
 30×15×3 167  1670  3.9  10.2  N40 80℃
 30×15×4 215  2150  5.1  13.6  N40 80℃
 30×20×5 219  2190  6.5  22.8  N40 80℃
 30×20×7.5 302  3020  9.8  34.2  N40 80℃
 30×30×3 111  1110  5.4  20.5  N40 80℃
 30×30×4 146  1460  6.2  27.3  N40 80℃
 30×30×5 178  1780  7.6  34.2  N40 80℃
 30×30×10 316  3160  15.5  68.4  N40 80℃
 30×30×15 410  4100  24.1  102  N40 80℃
 30×30×20 469  4690  31.8  136  N40 80℃
 30×30×30 534  5340  41.2  205  N40 80℃
 40×5×1 140  1400  2.5  1.5  N40 80℃
 40×5×2 245  2450  4.4  3.0  N40 80℃
 40×5×5 370  3700  5.7  7.4  N35 80℃
 40×10×1.5 117  1170  3.1  4.5  N40 80℃
 40×10×2 150  1500  4.7  6.1  N40 80℃
 40×10×5 307  3070  8.1  14.8  N40 80℃
 40×10×10 435  4350  13.0  30.4  N40 80℃
 40×15×2 109  1090  3.9  9.1  N40 80℃
 40×40×10 255  2550  20.4  118  N40 80℃
 40×40×15 345  3450  31.2  177  N40 80℃
 46×30×10 277  2770  20.1  102  N40 80℃
角型のサイズ(mm)
L(長さ)×W(幅)×H(高さ)
表面磁束密度 吸着力(kgf)
参考値
重さ(g) 材質

耐熱
温度

ミリテスラ ガウス
 50×2×2 305  3050  4.1  1.5  N40 80℃
 50×4×2 265  2650  5.8  3.0  N40 80℃
 50×10×1.5 116  1160  4  5.7  N40 80℃
 50×10×2 150  1500  6  7.6  N40 80℃
 50×10×3 210  2100  7.7  11.4  N40 80℃
 50×10×5 303  3030  10.6  19  N40 80℃
 50×10×10 429  4290   15.8  38  N40 80℃
 50×15×5 239  2390  10.9  28.5  N40 80℃
 50×15×10 355  3550  16.4  57  N35 80℃
 50×20×2 85  850  4.2  15.2  N40 80℃
 50×20×3 124  1240  7.8  22.8  N40 80℃
 50×20×5 197  1970  10.9  38  N40 80℃
 50×25×3 105  1050  7.1  28.5  N40 80℃
 50×50×10 211  2110  25.4  190  N40 80℃
 58×14×3 160  1600  9.3  18.5  N40 80℃
 50.8×50.8×12.7 255  2550  30  242  N40 80℃
 50.8×50.8×25.4 410  4100  81  485  N40 80℃
 60×5×5 380  3880  10.3  11.4  N40 80℃
 60×10×2 149  1490  7.4  9.1  N40 80℃
 60×10×5 310  3100  21  22.8  N42 80℃
 60×20×20 460  4600  41  182  N40 80℃
 68×4×8 450  4500  10  6  N40 80℃
 70×50×5 95  950  17  133  N40 80℃
 80×15×3 155  1550  15  27  N42 80℃
 80×20×5 188  1880  20  60  N40 80℃
 100×15×3 155  1550  20  34  N42 80℃
 100×15×5 231  2310  36  57  N40 80℃
 100×20×3 117  1170  16  45  N40 80℃
 100×20×5 186  1860  32  76  N40 80℃
 150×15×5 229  2290  51  85  N40 80℃
 150×20×5 184  1840  53  114  N40 80℃
 200×15×5 216  2160  74  114  N35 80℃


・表面磁束密度・吸着力・重さは参考値です。

お問合せ、見積依頼、すぐ注文の場合の説明 メールで見積依頼や問合せるためのフォーム FAXで注文するための用紙 FAXで見積依頼する用紙



【ネオジム磁石が使用される理由】

ネオジム磁石が他の永久磁石に比べ優れている点は、単位面積当たりに含まれる磁気エネルギーの大きさ、つまり最大エネルギー積〔(BH)max〕が高く、磁力が最も強いことです。
ネオジム磁石が優れている点は他にもあります。
・フェライト磁石やサマリウムコバルト磁石のもろさに比べ機械的強度に優れている。
・成分はNd(ネオジム)33%、Fe(鉄)66%、B(ボロン)1%で、国際的に価格の変動の激しいCo(コバルト)や算出量の少ないSm(サマリウム)を含まないため、サマリウムコバルト磁石よりも価格が安い。


【ネオジム磁石の欠点】
ネオジム磁石にもいくつかの欠点があります。

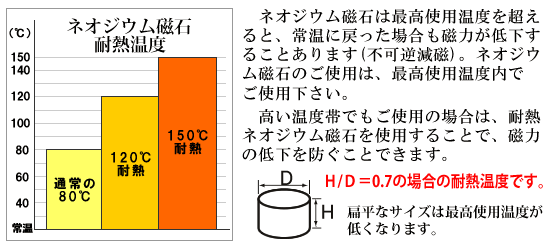

・ 他の永久磁石よりも使用温度が低くく、低いものでは80℃以下での使用が必要です。
・ 主成分としてFe(鉄)66%が含まれているため、耐食性・耐酸化性に問題があり、たとえば水分・塩分に弱いため、通常は水中や身に着ける装飾品には不向きです。

【ネオジム磁石の注意点】
 ※心臓ペースメーカー等の体内植込型医療用電子機器を装着している方は使用しないで下さい。また、装着している方に近づけないで下さい。
・磁石を誤って飲み込むと、生命に関わる事故につながる可能性があります。飲み込んだ磁石が体内で滞留すると、開腹手術が必要になる恐れがあるので、万一飲み込んだ場合は、直ぐに医師の診断を受け、指示に従ってください。
・小児(6才以下)及び監督を必要とする方が、磁石を手に取り誤って飲み込む恐れがあるので、小児及び監督を必要とする方の手の届かない場所に保管してください。
・磁石同士又は磁石が吸着する物体に近づけた場合、指や皮膚をはさみ怪我をする危険があります。

・磁石同士、または他の物に吸着して強い衝撃が磁石に加わった場合、磁石本体、表面処理がカケる、または剥がれる場合があります。
・互いに吸着した場合、磁力が強いために離れなくなることがあります。サイズが大きくなると磁力は強くなります。
・安易に放置すると、周囲の磁石や金属を勢い良く引き寄せ危険です。
・ブラウン管に近づけないで下さい。ブラウン管が変色します。
・携帯電話、アナログ時計、フロッピーディスク、磁気カード、磁気テープ、乗車券に近づけないで下さい。記憶内容が破壊される危険があります。
